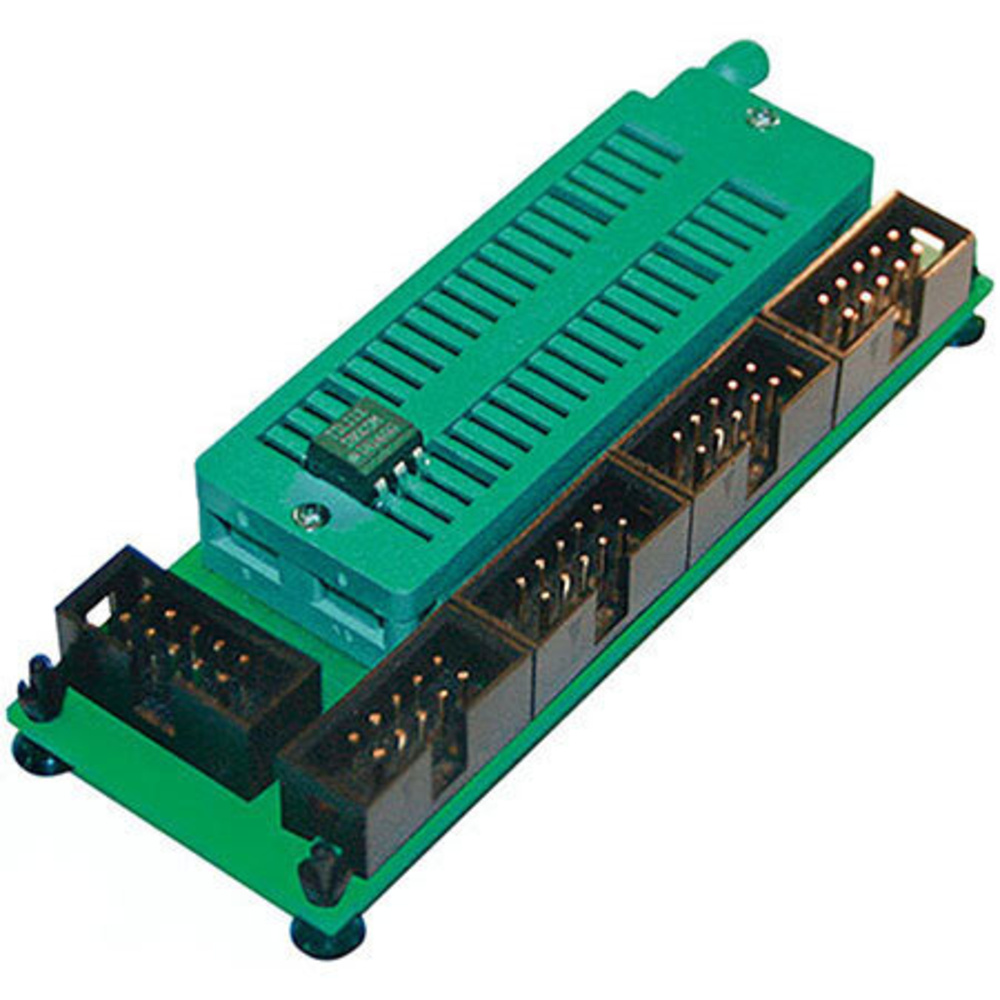

Ein DIL-Controller ist somit sehr einfach und schnell programmierbar. Die Einsatzmöglichkeiten dieses Moduls sind nicht nur auf Einzelstücke limitiert, sondern auch für Serienproduktionen einsetzbar. Es wird der 10-poligtandardanse ISP-Schluss von Atmel verwendet. Zusätzlich ist Pin 3 als Taktanschluss ausgelegt, wenn der Controller auf externen Takt gesetzt wurde.
Prinzipiell sind alle AVR-Programmer mit 10-pol. Anschluss mit diesem Adapter einsetzbar.

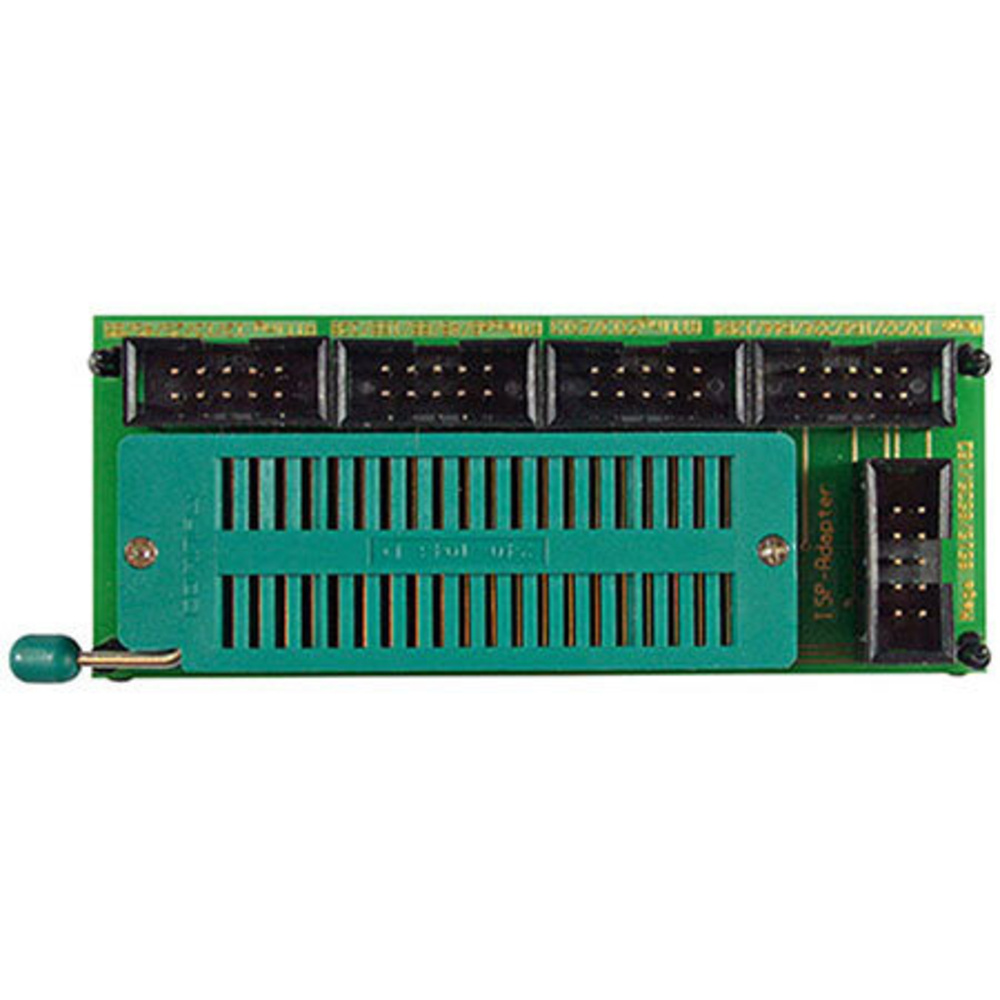

Eigenschaften:
- 5x 10 polige ISP Wannenanschlüsse für o.g. Controller
- kompatibel mit allen Signalpegeln
- Pin 3 für Taktgenerator
- hochwertige Schwenkhebelfassung für variablen 4-18mm Pinabstand
- sehr einfach einsetzbar - keine Spezialkenntnisse erforderlich
- RoHS konform
- Made in Germany

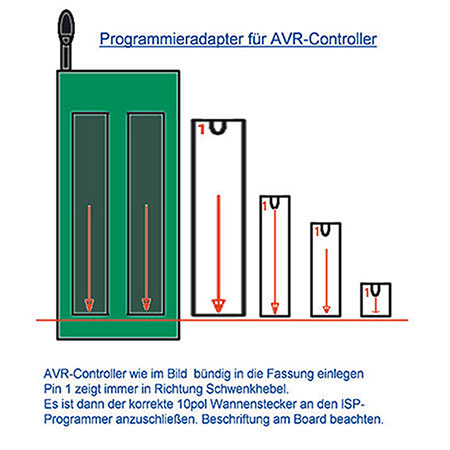

Einsetzbar für folgende AVR-Controller in DIL-Bauform:
- ATMega 8515/8535/162
- ATMega 16/32/164/324/1284
- ATMega 8/48/88/168/328
- ATTiny 2313/4313
- ATTiny 12/13/25/45/85
Hinweis: Wenn der DIAMEX ALL-AVR-Programmer benutzt wird, ist ein Oszillator-Signal an PIN3 der 10-pol-Buchsen geschaltet. Dieses Signal liegt an allen XTAL-IN Pins der Controller an, somit können auch Controller programmiert werden, deren Fuses auf Extern oder Crystal gestellt sind. Alternativ kann an jedes PIN3 ein selbsterzeugter Takt angelegt werden. Empfehlenswert ist eine Frequenz zwischen 4 und 16 MHz.
Errata: MEGA16 ist auf dem Board mit fälschlicherweise MEGA13 bezeichnet.
