Hinweis: Hierbei handelt es sich um einen Bausatz, der noch zusammengebaut werden muss! * Kein Löten erforderlich

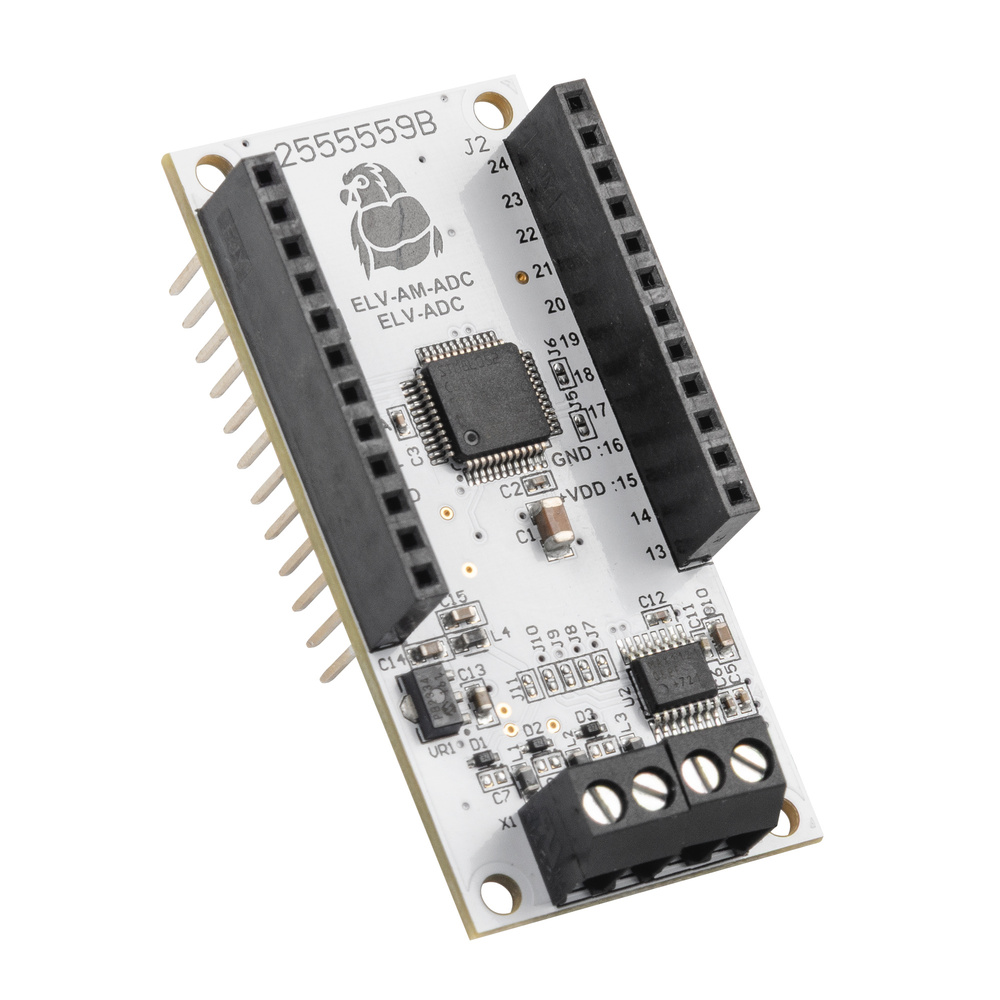

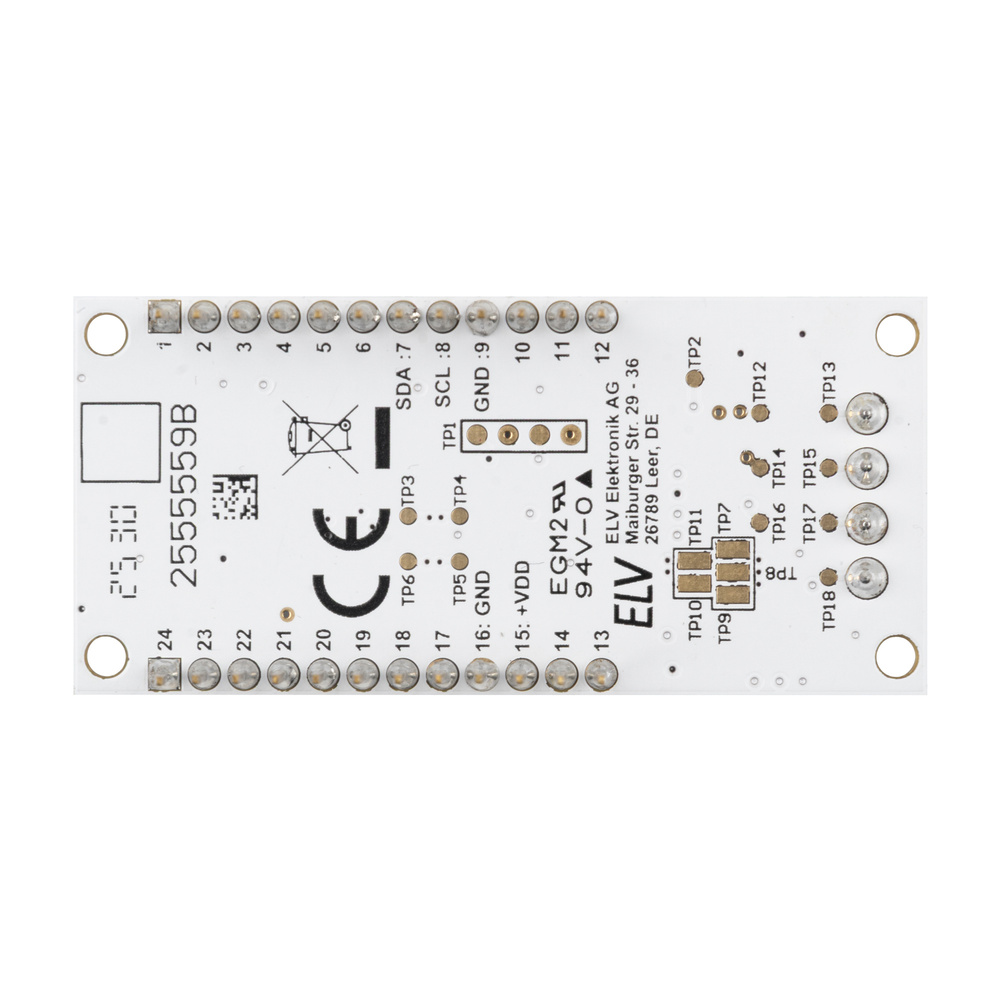

Das ELV-AM-ADC ist ein 24-Bit-Analog-Digital-Wandler als Applikationsmodul mit differenziellen Eingängen (AINP/AINN) und einer integrierten 2,5-V-Erregerspannung zur direkten Versorgung von Sensoren wie Wägezellen. Ziel ist die präzise, rauscharme Erfassung sehr kleiner analoger Spannungen, wie sie z. B. von Wägezellen, Drucksensoren oder einigen Temperatursensoren kommen.

Die Nutzung in Kombination mit einer Waage ist ein Anwendungsfall. Die zweite große Säule ist die Messung analoger Spannungen und die Auswertung verschiedener Signale. Ob es sich um eine Strom-Spannungs-Wandlung handelt, um Dehnungsmessstreifen, um Thermoelemente oder um Sensoren mit analogem Ausgang, die Möglichkeiten sind vielfältig.

Das Modul liefert eine differenzielle Messgröße (AINP − AINN). AINN kann alternativ auf Masse gelegt werden, sodass das Modul auch als Single-Ended-Eingang nutzbar ist. Die MCU-Base liest diese Werte, führt die Kalibrierung/Linearisierung durch und verarbeitet oder kommuniziert die Daten weiter. Das Ergebnis: rauscharme, stabile Messwerte, die sich einfach in MCU-Base, LW-Base oder SH-Base einbinden lassen — ideal für präzise Messaufgaben in Werkstatt, Smart-Home-Projekten oder beim Prototyping.

Wichtig: Für präzise Messungen sind eine stabile Erregerspannung (z. B. die 2,5 V des Moduls), kurze, abgeschirmte Leitungen und eine sinnvolle Brückenschaltung (Wheatstone) entscheidend.

Anwendungsbeispiele

Die Einsatzmöglichkeiten des ELV-AM-ADC sind breit gefächert:

• Wägezellenmessung

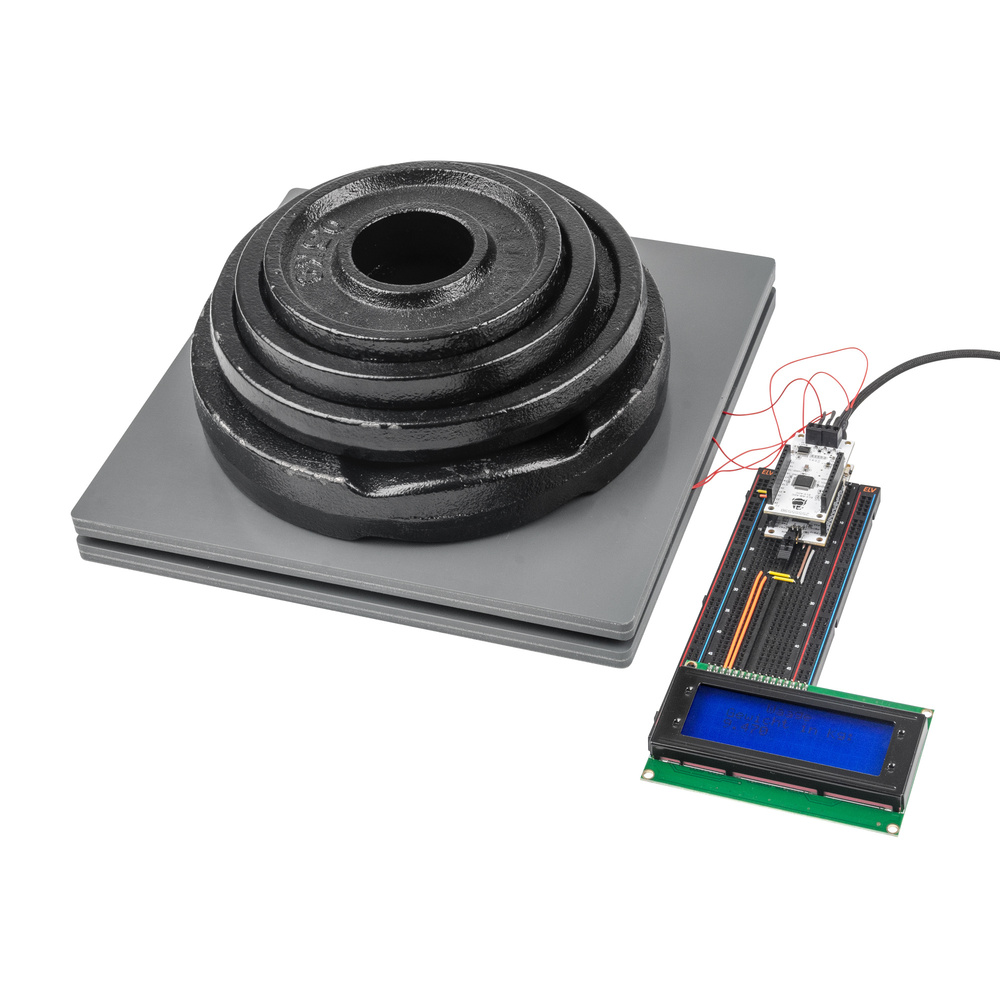

  Erfassen Sie kleinste Gewichtsänderungen - ideal für den Einsatz in digitalen Waagen
• Spannungsüberwachung
  Erfassen Sie analoge Spannungen in Steuerungs- oder Überwachungssystemen
• Temperaturmessung
  Kombinieren Sie das Modul mit analogen Temperatursensoren für exakte Temperaturerfassungen

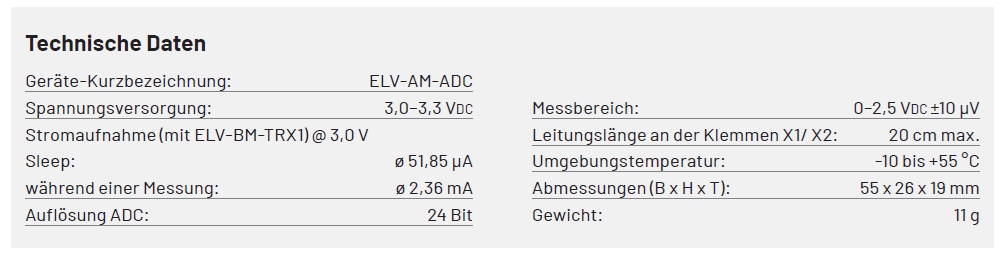

Weitere Merkmale

• Ideal für Wägezellen und andere analoge Präzisionssensoren
• Einfache Integration in das ELV-Modulsystem über MCU-, LW- oder SH-Base
• 24-Bit-Auflösung für hochpräzise Signalwandlung
• Vier Anschlüsse: Masse, 2,5-V-Erregerspannung, AINP und AINN
• Unterstützt differenzielle und Single-Ended-Messungen für maximale Flexibilität
• 2,5-V-Referenzausgang ermöglicht direkte Versorgung von Sensoren
• In Fachbeitrag enthalten
